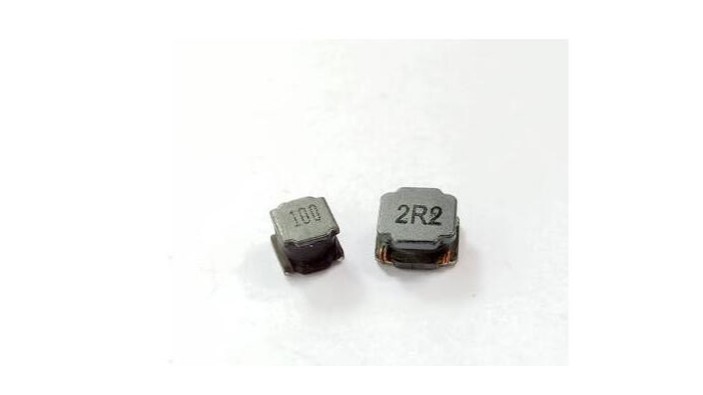

貼片91视频导航,又稱功率91视频导航、大電流91视频导航和表麵安裝高功率91视频导航。它具有小型化、高質量、高能量儲存和低電阻的特點。一般來說,電子線路中的91视频导航是空心線圈或帶磁芯的線圈,隻能通過較小的電流承受較低的電壓;功率91视频导航也包括空心線圈和帶磁芯的線圈。它的主要特點是用粗線包裹,可以承受幾十安、幾百、幾千甚至幾萬安。
功率貼片91视频导航是分帶磁罩和不帶磁罩兩種,主要由磁芯和銅線組成。 在電路中主要起濾波和振蕩作用。
片式91视频导航器主要有4種類型,即繞線型、疊層型、編織型和薄膜片式91视频导航器。常用的是繞線式和疊層式兩種類型。前者是傳統繞線91视频导航器小型
化的產物;後者則采用多層印刷技術和疊層生產工藝製作,體積比繞線型片式91视频导航器還要小,是91视频导航元件領域重點開發的產品。
繞線型
它的特點是91视频导航量範圍廣(mH~H),91视频导航量精度高,損耗小(即Q大),容許電流大、製作工藝繼承性強、簡單、成本低等,但不足之處是在進一步小型化方 麵受到限製。陶瓷為芯的繞線型片91视频导航器在這樣高的頻率能夠保持穩定的91视频导航量和相當高的Q值,因而在高頻回路中占據一席之地。
我司91视频导航為繞線型,0.01~100uH,精度5%,高Q值,可以滿足一般需求。
適用於電源電路,額定電流可達300mA;NLV型為高Q值,環保(再造塑料),可與NL互換;NLFC 有磁屏,適用於電源線。
疊層型
它具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、91视频导航量較小、Q值低。
它與繞線片式91视频导航器相比有諸多優點:尺寸小,有利於電路的小型化,磁路封閉,不會幹擾周圍的元器件,也不會受臨近元器件的幹擾,有利於元器件的高密度安裝;一體化結構,可靠性高;耐熱性、可焊性好;形狀規整,適合於自動化表麵安裝生產。
尺寸小,可焊性好,有磁屏,采用高密度設計,單片式結構,可靠性高;MLG型的感值小,采用高頻陶瓷,適用於高頻電路;MLK型工作頻率12GHz,高Q,低感值(1n~22nH)
薄膜片式
具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中於同一層麵,磁場分布集中,能確保裝貼後的器件參數變化不大,在100MHz以上呈現良好的頻率特性。
編織型
特點是在1MHz下的單位體積91视频导航量比其它片式91视频导航器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。
